C-SMT-HT01 温湿度传感器
    发布时间: 2017-08-08 16:44

C-SMT-H101温湿度变送器利用进口温湿度传感器探头来测量空气中的温度、湿度。广泛应用于机房、厂房车间、图书档案管理、实验室以及其他需要温湿度测量和控制的场所。

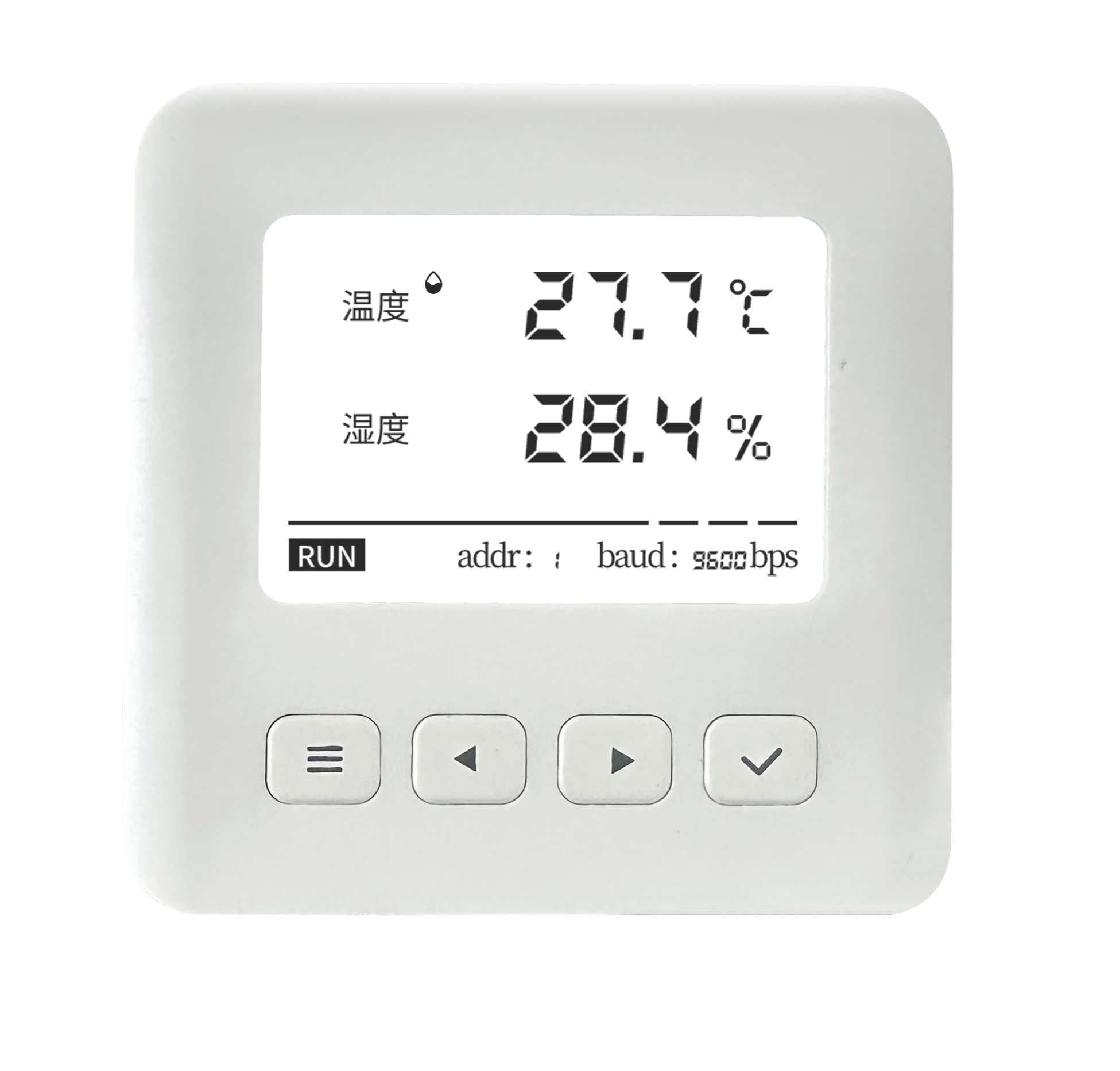

C-SMT-HT01 温湿度传感器

产品参数

 一、产品概述

C-SMT-HT01温湿度变送器利用进口温湿度传感器探头来测量空气中的温度、湿度。广泛应用于机房、厂房车间、图书档案管理、实验室以及其他需要温湿度测量和控制的场所。

二、产品特点

  • LCD大屏显示设计,轻巧美观。

  • 壁挂吸顶结构设计,易于安装

  • 精度高,一致性好。

  • RS485通讯输出,标准的MODBUS协议

  • 采用快速端子、安全可靠

  • 独特风道设计,防止电路温升影响传感器真实测试。

  • 产品防护性能好,485总线可经受4.3KV雷击不坏。

    三、技术参数

额定电压
DC12V
测量范围

温度:-20℃~70℃

湿度:0~100%RH

测量精度

温度:±0.1℃在25℃时

湿度:±0.1%RH 在25℃时

连接2 线,最大通讯距离,1200m, 端子直接连接
地址0-255, 通过按键选择
协议Modbus
波特率2400 bit/s, 4800 bit/s, 9600 bit/s, 19200 bit/s,通过按键选择
底座接线端子

V+(1)系统电源+线

V-(2)系统电源-线

RS485+(3) 系统传输+线

RS485-(4)系统传输-线

有效工作面积10-20m²/只

安装方式

室内墙面安装,天花板吸顶安装

质量主体:约200g,底座:约50g

材料

防火ABS树脂

四、技术参数

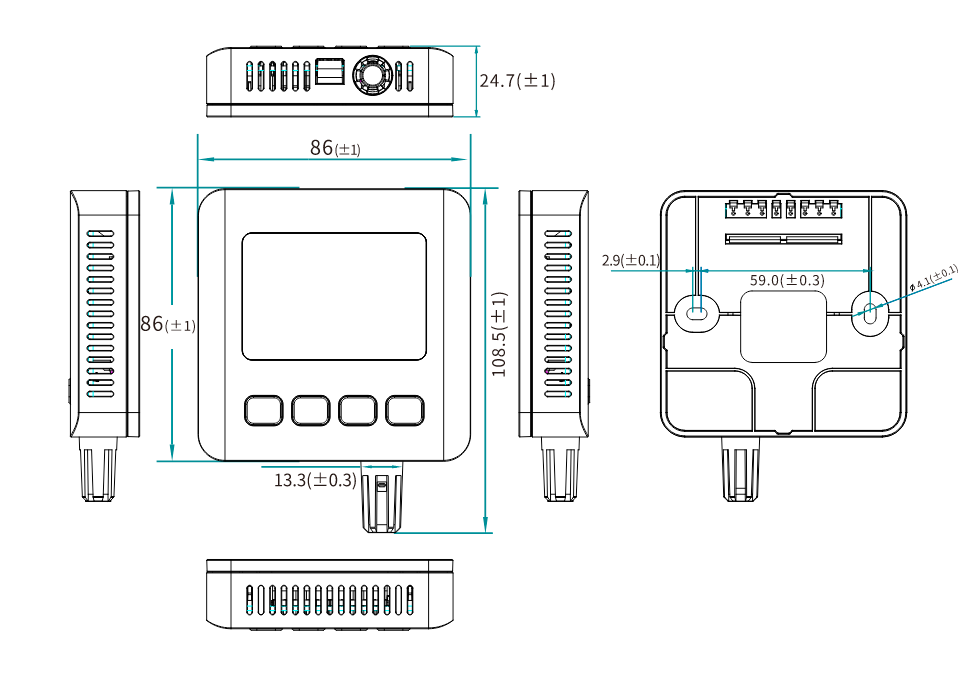

外形尺寸:95*80*29.5mm


 MENU:按MENU键进入设定界面和退出界面。

△:设定模式: 向上翻动功能和增加设定值

▽:设定模式: 向下翻动功能和增加设定值

ENTER:对设定值进行确认。

五、迁移值设置调整说明

在现场安装时,为了满足第三方的需求。设备出现温度和湿度不能与用户的要求一致时,特增加温度或湿度迁移值功能。用于在与特定设备出现误差时可以进行校准(即在显示值上加几度或减几度)。操作说明如下:

长按MENU键不放10S左右  出现 SET C 表示调整温度偏值  按MENU键确认→ 出现 SET C 0.0 →按▲▼键可调整温度偏值大小 最大值为 +- 9.9 设置完成→ 按MENU键确认→  再按▼键 出现SET RH 表示调整湿度偏值→ 按MENU键确认 出现 SET RH 0.0 →按▲▼键可调整湿度偏值大小 最大 + - 9.9设置完成→按MENU键确认  →再按上下键出现SET END界面 按MENU键退出。

六、执行标准

Q/YQTH00-110501 《TH系列温湿度变送器企业标准》。

品质保证

基于正常使用和非人为损坏,对产品提供免费工厂维护服务。

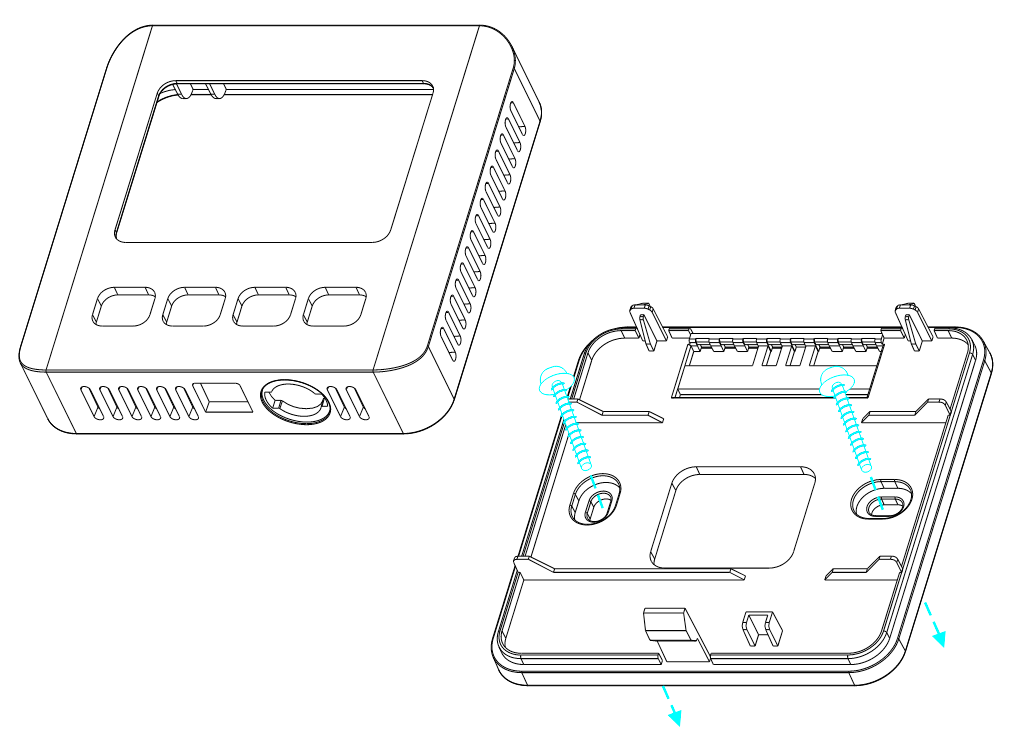

九、安装方式及注意事项

1、安装时,线槽端头与传感器底座连接处,应用PVC终端头过渡。为了保证线槽与传感器安装在同一轴心线上,建议先安装底座,然后在钉线槽。

2、传感器至空调送风口的水平距离应大于1.5m,至顶棚送风口的距离应大于0.5m。

3为了防止隔离地板下冷空气通过线槽影响传感器真实测试,线槽上端口处加接PVC终端头,或将传感器安装在线槽侧面为佳。
